BGA返修台如何焊接手机BGA芯片?手机BGA焊接方法介绍
随着电子技术的发展，手机BGA芯片装配朝着小型化和高密集成化的方向发展，芯片返修越来越困难，在手机BGA焊接返修过程中就需要使用BGA返修台。BGA返修台是一款能够返修手机电脑、服务器主板等BGA芯片的设备，尤其是对密集型手机BGA焊接BGA返修台起着至关重要的作用，下面小编给大家介绍一下BGA返修台如何焊接手机BGA芯片的方法。
BGA返修台焊接手机BGA芯片的工作原理
BGA是焊接在电路板上的一种芯片，BGA焊接就是焊接BGA芯片，BGA芯片的特点是管脚不在四周，而是在芯片底部以矩阵排列的锡珠作为管脚，BGA只是它的封装方式叫法，只要是这种封装形式的芯片都称为BGA，这种芯片的焊接也比其它形式的芯片焊接难度要高许多，不易贴装和焊接，也不易察觉问题不易维修。在手机BGA芯片出现问题时必须使用BGA返修台来对芯片进行拆焊返修。

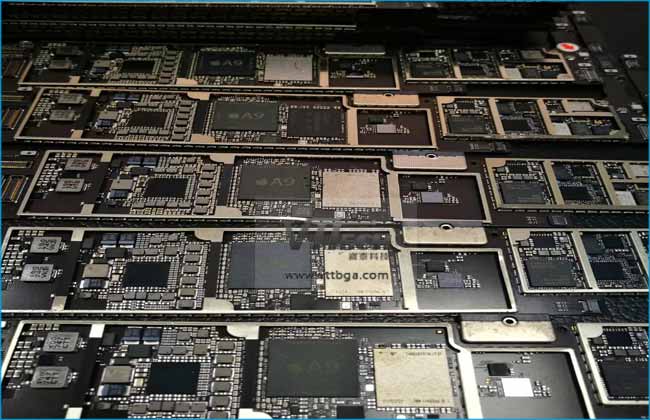

待焊接的手机BGA芯片

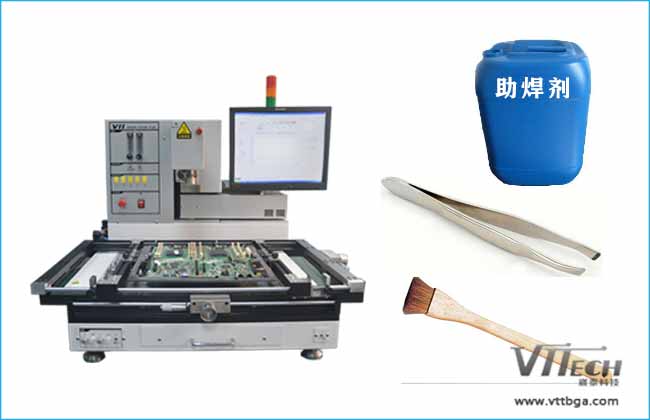

首先我们需要准备拆卸和焊接手机BGA芯片的工具
BGA返修台：1台，作用：可以直接代替热风枪、电烙铁和显微镜进行精准控温和精准对位，确保手机BGA焊接良率;
小刷子：1个，作用：用于清洁BGA芯片周围的杂质;
助焊剂：1支，作用：对IC和PCB没有腐蚀性，沸点高于焊锡的熔点可以保持IC和PCB的温度恒定;
天那水或者酒精：1支，作用：用于清洁线路板，天那水可以对松香助焊膏等有极好的溶解作用。
手机BGA焊接工具
手机BGA焊接方法和注意事项
一、手机BGA芯片的拆卸
1、做好元件保护工作，在拆卸BGA IC时，要注意观察是否影响到周边元件，有些手机的字库、暂存、CPU靠得很近。在拆焊时，可在邻近的IC上放入浸水的棉团。很多塑料功放、软封装的字库耐高温能力差,吹焊时温度不易过高，否则，很容易将它们吹坏。
2、在待拆卸IC前一定要搞清楚BGA-IC的具体位置，并在上面放入适量的助焊剂，然后尽量吹入IC底部，这样可以帮助芯片下的焊点均匀熔化，不会伤到旁边的元器件。
3、调节热风枪的温度和风力，一般温度3-4档，风力2-3档，风嘴在芯片上方3cm左右移动加热，直至芯片底下的锡珠完全熔化，用镊子夹起整个芯片。注意：加热IC时要吹IC四周，不要吹IC中间，否则易把IC吹隆起，加热时间不要过长，否则把电路板吹起泡。
4、BGA芯片取下后，芯片的焊盘上和机板上都有余锡，此时，在线路板上加足量的助焊膏，用电烙铁将板上多余的焊锡去掉，并且可适当上锡使线路板的每个焊脚都光滑圆润，然后再用天那水将芯片和机板上的助焊剂洗干净，除焊锡的时候要特别小心，否则会刮掉焊盘上面的绿漆或使焊盘脱落。
二、手机BGA芯片植锡
1、做好准备工作。IC表面上的焊锡清除干净可在BGA IC表面加上适量的助焊膏，用电烙铁将IC上过大焊锡去除，然后把IC 放入天那水中洗净，洗净后检查IC焊点是否光亮，如部份氧，需用电烙铁加助焊剂和焊锡，使之光亮，以便植锡。
2、BGA IC的固定方法有多种，下面介绍两种实用方便的方法：贴标签纸固定法：将IC对准植锡板的孔，用标签贴纸将IC与植锡板贴牢，IC对准后，把植锡板用手或镊子按牢不动，然后另一只手刮浆上锡。在IC下面垫餐巾纸固定法：在IC下面垫几层纸巾，然后把植锡板孔与IC脚对准放上，用手或镊子按牢植锡板，然后刮锡浆。
3、上锡浆。如果锡浆太稀，吹焊时就容易沸腾导致成球困难，因此锡浆越干越好，只要不是干得发硬成块即可，如果太稀，可用餐巾纸压一压吸干一点。平时可挑一些锡浆放在锡浆内盖上，让它自然晾干一点。用平口刀挑适量锡浆到植锡板上，用力往下刮，边刮边压，使锡浆均匀地填充植锡板的小孔中。
4、热风枪风力调小至2档，晃动风嘴对着植锡板缓缓均匀加热，使锡浆慢慢熔化。当看见植锡板的个别小孔中已有锡球生成时，说明温度已经到位，这时应当抬高热风枪，避免温度继续上升。过高的温度会使锡浆剧烈沸腾，导致植锡失败。
三、手机BGA芯片的焊接安装
1、把热风枪温度调到2档轻轻吹一吹，使助焊膏均匀分布于IC 的表面。然后将热风枪温度调到3档，先加热机板，吹熔助焊剂。再将植好锡珠的BGA IC按拆卸前的位置放到线路板上，同时，用手或镊子将IC前后左右移动并轻轻加压，这时可以感觉到两边焊脚的接触情况。
2、把手机芯片BGA IC定位好后，调节热风枪至适合的风量和温度，让风嘴的中央对准IC的中央位置，缓缓加热。当看到IC往下一沉四周有助焊膏溢出时，说明锡球已和线路板上的焊点熔合在一起。这时可以轻轻晃动热风枪使加热均匀充分，注意在加热过程中切勿用力按BGA，否则会使焊锡外溢，极易造成脱脚和短路。焊接完成后用天那水将板清洗干净即可。
四、带胶手机BGA芯片焊接注意事项
在手机BGA焊接过程中我们需要注意，很多品牌手机的BGA IC都灌了封胶，拆卸时就更加困难一不小心就容易虚焊，针对这类IC的拆卸我们需要特别注意，需要先将热风枪的风速及温度调到适当的位置，然后在CPU上方5CM处移动吹热风大概过半分钟后，再用小刀片把CPU拆下来，接着把胶慢慢一点点的用刀片刮干净即可。具体操作步骤及技巧如下：
1、固定机板，调节热风枪温度在270℃-300℃之间，风量调大，以不吹移阻容元件为准，对所拆的IC封胶预热20秒左右，然后移动风枪，等机板变凉后再预热，其预热3次，每次预热时都要加入油性较重的助焊剂，以便油质流入焊盘内起到保护作用。
2、把热风枪温度调到350℃-400℃之间，继续给IC加热，一边加热一边用镊子轻压IC，当看到锡珠从封胶中挤出来时，便可以从元件较少的一方用镊子尖把边上的封胶挑几个洞，让锡珠流出来，记住这时仍要不停地放油质助焊剂。
3、拆离IC，当看到IC下面不再有锡珠冒出时，用带弯钩的细尖镊子放入冒锡处的IC底下，轻轻一挑就可拆下了。
4、清理封胶，首先在主板上的锡点处放上助焊剂，用烙铁把封胶上的锡珠吸走，多吸几次，能清晰在见到底部光亮的焊盘为止，接着调节风枪温度270℃-300℃之间，对主板的封胶加热，这时候封胶就基本上脱离了焊盘，此时用摄子一挑就可以取下一大片。
手机BGA焊接成功率
正常来说全自动BGA返修台返修手机芯片要比手动的BGA返修台返修成功率要高出90%以上，因为像拆除和贴装这些关键步骤全自动BGA返修台是可以自动完成连贯操作返修，大大减少了人为因素对于返修成功率的影响。当然如果你想要高返修良率的返修台可以了解一下崴泰自动BGA返修台。
关于BGA返修台如何焊接手机BGA芯片?手机BGA焊接方法就先介绍到这里了，希望本文对大家有帮助，如果您还有什么不明白的或者是需要购买BGA返修台可以跟网站客服联系了解更多信息。
